Порядок подключения и настройки ADSL модема ZyXEL в режиме маршрутизатора PPPoE
Подключите модем к телефонной линии. Соедините разъем модема DSL с разъемом MODEM сплиттера. Телефонный аппарат соедините с гнездом PHONE сплиттера. Гнездо LINE сплиттера соедините с телефонной розеткой. В зависимости от схемы подключения телефонных аппаратов и комплектации модема вам могут понадобится дополнительные микрофильтры. Микрофильтр – это устройство устанавливаемое перед телефонным аппаратом для защиты его от высокочастотного сигнала модема. Подключите модем к компьютеру. Для этого соедините разъем Ethernet на модеме с соответствующим разъемом на компьютере. Подключите модем в сеть.

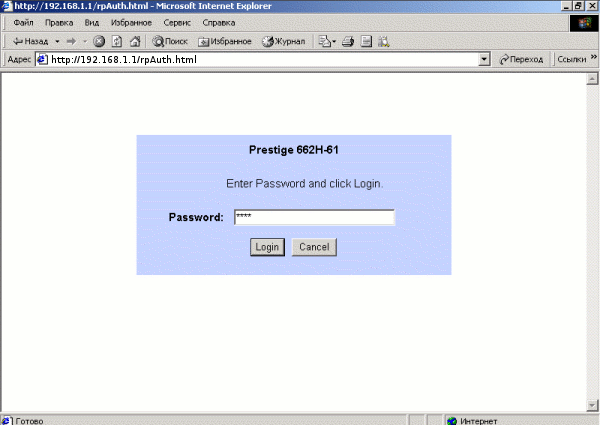

Настройка сетевого подключения Нажмите кнопку Пуск и выберите Панель управления. Далее если у вас Windows XP нажмите переключиться к классическому виду. Перейдите в раздел Сетевые подключения. Далее выберите Подключение по локальной сети и нажмите Свойства. На вкладке Общие выберите Протокол Интернета (TCP/IP) и нажмите свойства. Далее установите IP-адрес 192.168.1.2, маску подсети 255.255.255.0, основной шлюз 192.168.1.1 Предпочитаемый DNS-сервер 89.113.48.4, 192.168.1.1. Настройка модема Запустите Internet Explorer. В поле адрес напишите: 192.168.1.1. В открывшемся окне, в поле Password укажите: 1234 и нажмите Login.

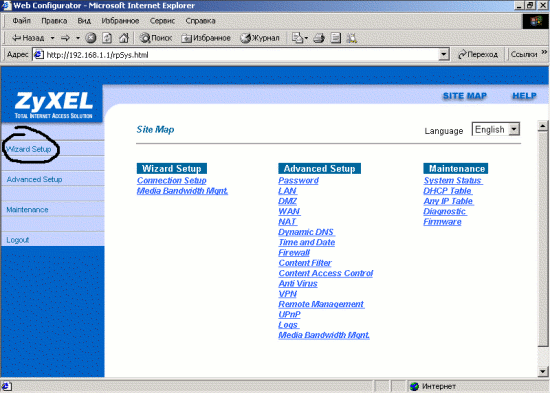

В следующем окне нажмите кнопку Ignore . Далее в меню с лева, выберите Wizard Setup.

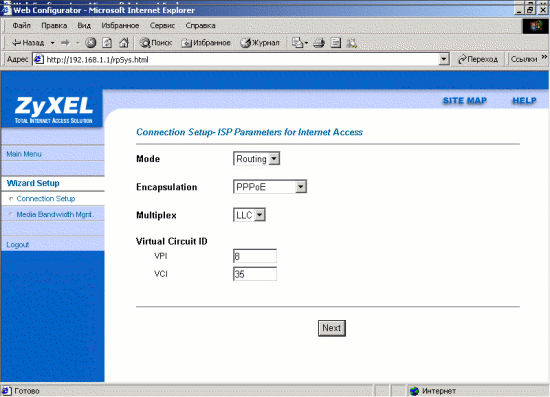

В поле Mode выберите: Routing Выберите в поле Encapsulation: PPPoE. В поле Multiplex выберите: LLC Поля VPI и VCI измените соответственно на 8 и 35 Нажмите кнопку Next

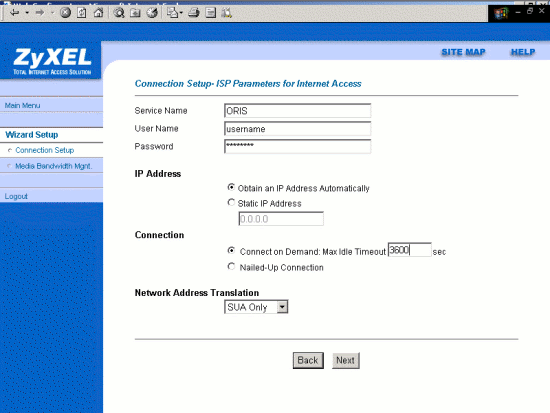

В поле Service Name укажите: ORIS В полях User Name и Password укажите входное имя и пароль из регистрационной карточки В разделе IP Address выберите: Obtain an IP Address Automatically В разделе Connection выберите: Connect on Demand Параметр Max Idle Timeout поставьте равным 3600 В поле Network Address Translation выберите SUA Only Нажмите кнопку Next

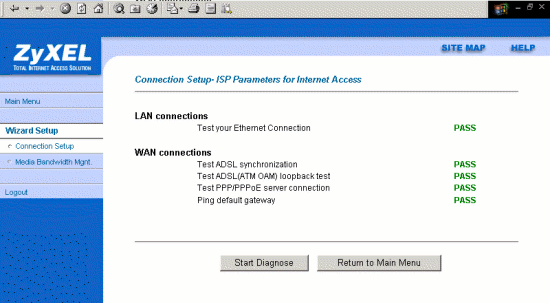

На следующей странице, проверьте параметры настройки и нажмите кнопку Save Settings. На этом настройка доступа в Интернет закончена. В открывшемся разделе нажмите кнопку Start Diagnose для проверки соединения. Все тесты должны быть пройдены (PASS), исключение составлят лишь тест Test ADSL(ATM OAM) loopback test который может быть проеден(PASS) или нет (FAIL), зависит от настроек на стороне провайдера и не является ошибкой.
